Vシール

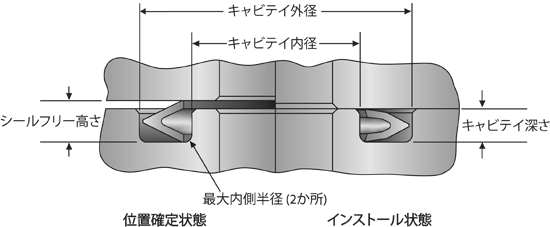

Vシール 詳細データ
最も要求度の高いアプリケーションには、コンパクトなサイズ、最も低いリークレート、高圧能力と高いばね性の利点を合わせ持つ、JETSEALのVシールが最も優れています。

Vシールは高コンタクトストレスを発生させるようにデザインできるので、要求度が非常に高く、低リークレートで長期間ジョイントに干渉が入らないアプリケーションに優れたソリューションです。

JETSEALのVシールは、重要な低リークアプリケーションに適した効果的なメタルシールです。クロスセクションでの肉厚を調整することにより、最適なシール特性を製作できます。精密な機械加工あるいは転造加工でも製作可能なVシールは、高クランプ力荷重およびハードキャビテイメタル用に、またはアルミニウムのような低クランプ力荷重およびソフトキャビテイメタル用にもカスタムデザインが可能です。

JETSEALではVシールを専用のリミッタープレートと共に提供することもできます。これにより、プレートがフランジボルト荷重の荷重経路を作り、シールの過剰圧縮を防ぐフラット（溝無し）面間のシーリングを可能にします。シールとリミッタープレートは1つの統合品として生産することも可能です。

詳細情報については、Vシールカタログ(PDF)をダウンロードしてください。

作動条件：
  • 作動圧力範囲:.................真空 ～2482.11 bar
  • 機能温度範囲:.................低温～732°C
  • 標準リークレート:..........1x10-10  cm3  s-1

メタルオプション：
  • Alloy 718 (AMS 5596, 5589, 5662)
  • Alloy X-750 (AMS 5598, 5582, 5667)
  • Waspaloy (AMS 5544, 5706, 5586, 5708)
  • Cres304 (AMS 5511, 5560)
  • Elgiloy (AMS 5876)
  • Incoloy 909 (AMS 5892)
  • Hastelloyx (AMS 5754, 5587, 5530)

メッキ/コーテイングオプション:
  • 銀 (AMS 2410, 2411)
  • ニッケル (AMS 2403, 2424, QQ-N-290)
  • 金 (Mil-G-45204)
  • 銅
  • 鉛/インジウム
  • PTFE (AMS 2515)

製品価格および在庫については、弊社までお問い合わせください。またはアプリケーションデータシート (PDF) と見積り依頼書をご記入ください

JETSEALのダウンロードあるいはお問い合わせ のページでは、アプリケーションデータシートがスペイン語、フランス語、ドイツ語、ロシア語、ハングル語、中国語、日本語、ペルシャ語およびヘブライ語でご利用になれます。
