レバーシール

レバーシール 詳細データ

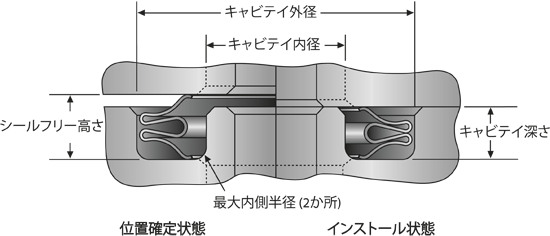

シーリングテクノロジーの最先端を進むJETSEALは、ユニークなデザインで特許を取得したレバーシールを提供しています。レバーシールは、市場にある他の「ハイデフレクションシール」よりも優れています。ストレスを分散する特殊デザインのため、レバーシールは同じシーリング能力の単層標準Eシールの3倍のフランジ動作に、オリジナルのキャビテイを変更せずに対応することが可能です。

レバーシールは、熱緩和が要因となる場合に優れた選択肢となります。強いばね特性と、フランジの過剰動作やフランジ歪みの

対応が必要となるアプリケーションには、このシールが適しています。レバーシールは低コストで他のシールより優れた性能を発揮します

熱サイクルにより大きく径成長するフランジアプリケーションでは、非溶接型スリップジョイントカバー>の採用により、分割スタイル マルチコンボリューション シールのリークレートを向上できます。
Multi-Convolution Seals

JETSEALでは、シーリングを向上させるため、特許品非溶接型スリップジョイントを使用しています。溶接型スリップジョイントカバーでデザインされたメタルシールでは、溶接部に亀裂が発生しリークレートを増大させてしまうことがあります。

JETSEALの特許品スリップジョイントを利用することで、シールラインでのリークを 最小有効値まで削減し、スリップジョイントカバー溶接部の亀裂による部品不良を排除します。

JETSEALの非溶接型スリップジョイントは、従来の溶接型スリップジョイントカバーの不良による異物ダメージ (FOD) の可能性も排除します。

詳細については、レバーシールカタログ (PDF)をダウンロードしてください

作動条件：
  • 作動圧力範囲:..................................真空 ～ 689.48 bar
  • 機能温度範囲:..................................低温～704°C
  • 標準リークレート:......................... 1x10-3  cm3  s-1
メタルオプション:
  • Alloy 718 (AMS 5596, 5589, 5662)
  • Alloy X-750 (AMS 5598, 5582, 5667)
  • Waspaloy (AMS 5544, 5706, 5586, 5708)
  • 他のメタルオプションもご利用になれます。
メッキ/コーテイングオプション:
  • 銀 (AMS 2410, 2411)
  • スズ (ASTM B545)
  • ニッケル (AMS 2403, 2424, QQ-N-290)
  • 金 (Mil-G-45204)
  • PTFE (AMS 2515)
  • プラズマ/HVOF 耐摩耗コーテイング
  • 他のメッキオプションもご利用になれます。

製品価格および在庫については、弊社までお問い合わせください。またはアプリケーションデータシート (PDF) と見積り依頼書をご記入ください

JETSEALのダウンロードあるいはお問い合わせ のページでは、アプリケーションデータシートがスペイン語、フランス語、ドイツ語、ロシア語、ハングル語、中国語、日本語、ペルシャ語およびヘブライ語でご利用になれます。
