マルチコンボリューション
詳細データ

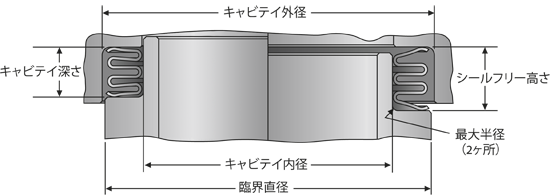

マルチコンボリューションシールは低度から中度のシーリング負荷状態に対応する高いばね性を持つデザインになっています。JETSEALは周期的なたわみ、高温、高圧といった環境向けのマルチコンボリューションシールを製造しています。
マルチコンボリューションシールは、1～13個のコンボリューションで、ほとんどすべての直径サイズおよびシングルまたは二重クロスセクションにおいて液体およびガスをシーリングします。
JETSEALでは、シーリングを向上させるため、特許品非溶接型スリップジョイントを使用しています。溶接型スリップジョイントカバーでデザインされたメタルシールでは、溶接部に亀裂が発生し、リークレートを増大させてしまうことがあります。
JETSEALの特許品スリップジョイントを利用することで、シールラインでのリークを最小有効値まで削減し、スリップジョイントカバー溶接部の亀裂による部品不良を排除します。
JETSEALの非溶接型スリップジョイントは、従来の溶接型スリップジョイントカバーの不良による異物ダメージ (FOD) の可能性も排除します。
作動条件：
- 作動圧力範囲:..................................真空 ～206.84 bar
- 機能温度範囲:..................................低温～732°C
- 標準リークレート:......................... 1x10-3 cm3 s-1
メタルオプション:
- Alloy 718 (AMS 5596, 5589, 5662)
- Alloy X-750 (AMS 5598, 5582, 5667)
- Waspaloy (AMS 5544, 5706, 5586, 5708)
- 他のメタルオプションもご利用になれます。
メッキ/コーテイングオプション:
- 銀 (AMS 2410, 2411)
- スズ (ASTM B545)
- ニッケル (AMS 2403, 2424, QQ-N-290)
- 金 (Mil-G-45204)
- PTFE (AMS 2515)
- プラズマ/HVOF 耐摩耗コーテイング
- 他のメッキオプションもご利用になれます。
製品価格および在庫については、弊社までお問い合わせください。またはアプリケーションデータシート (PDF) と見積り依頼書をご記入ください
JETSEALのダウンロードあるいはお問い合わせ
のページでは、アプリケーションデータシートがスペイン語、フランス語、ドイツ語、ロシア語、ハングル語、中国語、日本語、ペルシャ語およびヘブライ語でご利用になれます。
