Eシール

Eシール 詳細データ

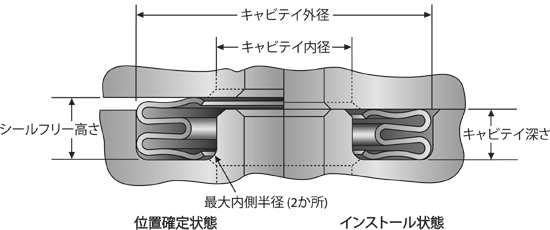

Eシールは低度から中度の負荷状態に対応する高いばね性を持つデザインになっています。JETSEALはJE シリーズと JH シリーズという2種類の標準メタルEシールを製造しています。ほとんどすべての直径サイズおよびシングルまたは二重クロスセクションにおいて、液体およびガスをシーリングできるEシールを提供しています。Eシールはマルチコンボリューションシールとしてもご利用になれます

JE シリーズEシールは高温燃焼性ガス、強酸または強アルカリ性液体のシーリングに使用します。JH シリーズEシールは、JEシリーズに比べ圧縮により高度の荷重が必要です。JH シリーズEシールではより強度のあるシーリングコンタクト ストレスがかかるため、メッキやコーテイングの表面欠陥部を埋めることができ、効果的なシーリングが可能になります。

熱サイクルにより大きく径成長するフランジアプリケーションでは、非溶接型スリップジョイントカバーの採用により、分割スタイルのマルチコンボリューション シールのリークレートを向上できます。

JETSEALでは、シーリングを向上させるため、特許品非溶接型スリップジョイントを使用しています。溶接型スリップジョイントカバーでデザインされたメタルシールでは、溶接部に亀裂が発生し、リークレートを増大させてしまうことがあります。

JETSEALの特許品スリップジョイントを利用することで、シールラインでのリークを最小有効値まで削減し、スリップジョイントカバー溶接部の亀裂による部品不良を排除します。

JETSEALの非溶接型スリップジョイントは、従来の溶接型スリップジョイントカバーの不良による異物ダメージ (FOD) の可能性も排除します。

詳細については、Eシールカタログ (PDF) をダウンロードしてください。


作動条件:
  • 作動圧力範囲:.................................真空 ~ 689.48 bar
  • 機能温度範囲:.................................低温~704°C
  • 標準リークレート:......................... 1x10-3  cm3  s-1

メタルオプション:
  • Alloy 718 (AMS 5596, 5589, 5662)
  • Alloy X-750 (AMS 5598, 5582, 5667)
  • Waspaloy (AMS 5544, 5706, 5586, 5708)
  • 他のメタルオプションもご利用になれます。
メッキ/コーテイングオプション:
  • 銀 (AMS 2410, 2411)
  • スズ (ASTM B545)
  • ニッケル (AMS 2403, 2424, QQ-N-290)
  • 金 (Mil-G-45204)
  • PTFE (AMS 2515)
  • プラズマ/HVOF 耐摩耗コーテイング

製品価格および在庫については、弊社までお問い合わせください。またはアプリケーションデータシート (PDF)見積り依頼書をご記入ください

JETSEALのダウンロードあるいはお問い合わせ のページでは、アプリケーションデータシートがスペイン語、フランス語、ドイツ語、ロシア語、ハングル語、中国語、日本語、ペルシャ語およびヘブライ語でご利用になれます。
