Multi-Sensor-Durchführung
Detaillierte Daten
Der patentierte Multi-Sensor-Durchführungs-Zusammenbau von JETSEAL reduziert die Rüstzeit, die zur schnellen und problemlosen Versiegelung von vielen Sensorleitungen, Thermoelementen, Hochdruckleitungen, Lichtwellenleitern oder Stromleitungen für eine leckagesichere Passung durch einen Druckbehälter oder einen Prüfungsaufbau erforderlich ist.
Der einzigartig konstruierte
Multi-Sensor-Durchführungs-Zusammenbau macht es möglich, dass bis zu 168 Prüfgerätleitungen oder Druckrohre problemlos ohne Leckage abgedichtet werden können. Der Multi-Sensor-Durchführungs-Zusammenbau weist keine scharfen Kanten oder Gewinde auf, die das Prüfgerät beschädigen können und ist gemäß dem „ASME Boiler & Pressure Vessel Code“ (Kessel und Druckbehälter-Code des US-Berufsverbands der Maschinenbauingenieure) in der Kategorie bis zu 454 °C und 34,47 bar eingestuft. Eliminieren Sie die für Zement oder Epoxidharz erforderlichen langen Aushärtungszeiten bzw. die Notwendigkeit, bei vielen Komponenten Packmaterial in einzelne Öffnungen stopfen zu müssen oder Drähte durch einzelne Öffnungen fädeln zu müssen.
Multi-Sensor-Durchführungs-Zusammenbau macht es möglich, dass bis zu 168 Prüfgerätleitungen oder Druckrohre problemlos ohne Leckage abgedichtet werden können. Der Multi-Sensor-Durchführungs-Zusammenbau weist keine scharfen Kanten oder Gewinde auf, die das Prüfgerät beschädigen können und ist gemäß dem „ASME Boiler & Pressure Vessel Code“ (Kessel und Druckbehälter-Code des US-Berufsverbands der Maschinenbauingenieure) in der Kategorie bis zu 454 °C und 34,47 bar eingestuft. Eliminieren Sie die für Zement oder Epoxidharz erforderlichen langen Aushärtungszeiten bzw. die Notwendigkeit, bei vielen Komponenten Packmaterial in einzelne Öffnungen stopfen zu müssen oder Drähte durch einzelne Öffnungen fädeln zu müssen.
Die Installation ist unter Zuhilfenahme entweder der Optionen des Standard-, Keil-, Hochkapazitäts-, oder Niedrigkapazität-Zusammenbaus einfach; befestigen Sie die Einheit an einem Druckgerät mit einem standardmäßigen Gewindeanschluss 1 NPT (andere Verbindungsarten sind erhältlich). Ziehen Sie die Drähte oder Röhren durch die Einheit ohne Kabel oder Geräteausstattungsendstücke zu entfernen, installieren. Sie die Abdichtungen und die obere Abdeckung und ziehen Sie die der Einheit beiliegenden Schrauben der Mindesthärte 8 auf den angegeben Wert an. Die Schrauben sind dazu gedacht, den Sitz der Abdichtungen um die Prüfgeräteausstattung zu sichern.
Wählen Sie zwischen den Optionen Standard- oder Niedrigkapazität, oder Keil- und Hochkapazität, die es möglich machen kritische Sensorleiter oder Röhren durch die Einheit zu führen, ohne dass sie gebogen werden müssen.
Wählen Sie zwischen den Optionen Standard- oder Niedrigkapazität, oder Keil- und Hochkapazität, die es möglich machen kritische Sensorleiter oder Röhren durch die Einheit zu führen, ohne dass sie gebogen werden müssen.
Der Multi-Sensor-Durchführung-Zusammenbau:
- Erfordert kein zeitaufwändiges Einfädeln der Sensorleitungen oder Röhren durch einzelne Löcher.
- Stellt durch seine überragende Konstruktion bei jedem Einsatz eine geringe Leckagerate sicher.
- Nimmt Thermoelemente mit Anschlüssen auf.
- Eliminiert die Notwendigkeit für Propfen für die nicht verwendeten Duchgänge.
- Vermeidet das Quetschen bis zum Ausfall der Sensorleitungen, der Druckröhren oder der Thermoelemente.
- Gestattet die problemlose Anpassung an Druckröhrenöffnungen mithilfe einer Reihe von standardmäßigen NPT-Verbindungen.
- Alternative Verbindungstypen sind erhältlich.
- Kundengerechte Individualisierung für verschiedene Anschlussmethoden und Änderungen in der Anzahl der Drähte oder Röhren.
- Erlaubt den schnellen Austausch von gebrochenen Sensorenleitungen oder -röhren ohne die anderen Leitungen zu beeinträchtigen.
- Ist vernickelt, um Korrosion in extremen Umgebungen bis zu 454 °C und 34,47 bar zu widerstehen.
- Weist keine scharfen Kanten auf, die die Sensorleitungen oder -röhren beschädigen können.
- Ausgelegt für die Verwendung mit Prüfkammern, die gemäß dem „ASME Boiler and Pressure Vessel Code“ eingestuft sind.
- Kompatibel mit voll mit Metall ummantelten Sensorenleitungen oder -röhren.
- Nicht geeignet für mit Stahlgeflecht ummantelte Sensoren.
- Wenn Sie weitere Informationen erhalten möchten, laden Sie unsere Multi-Sensor-Pass-Through-Broschüre (PDF) herunter.
Wenn Sie weitere Informationen erhalten möchten, laden Sie unsere Multi-Sensor-Durchführungs-Broschüre (PDF) herunter.
Bitte rufen Sie uns hinsichtlich der Preise und Verfügbarkeit an oder füllen Sie das Anwendungsdatenblatt (PDF) und das Formular zum Anfordern eines Kostenvoranschlags aus.
Die Anwendungsdatenblätter sind als Downloads von der Downloads-Seite oder der “ Kontaktieren Sie uns"-Seite von JETSEAL auf
Spanisch, Französisch, Deutsch, Russisch, Koreanisch, Chinesisch, Japanisch, Farsi und Hebräisch erhältlich.

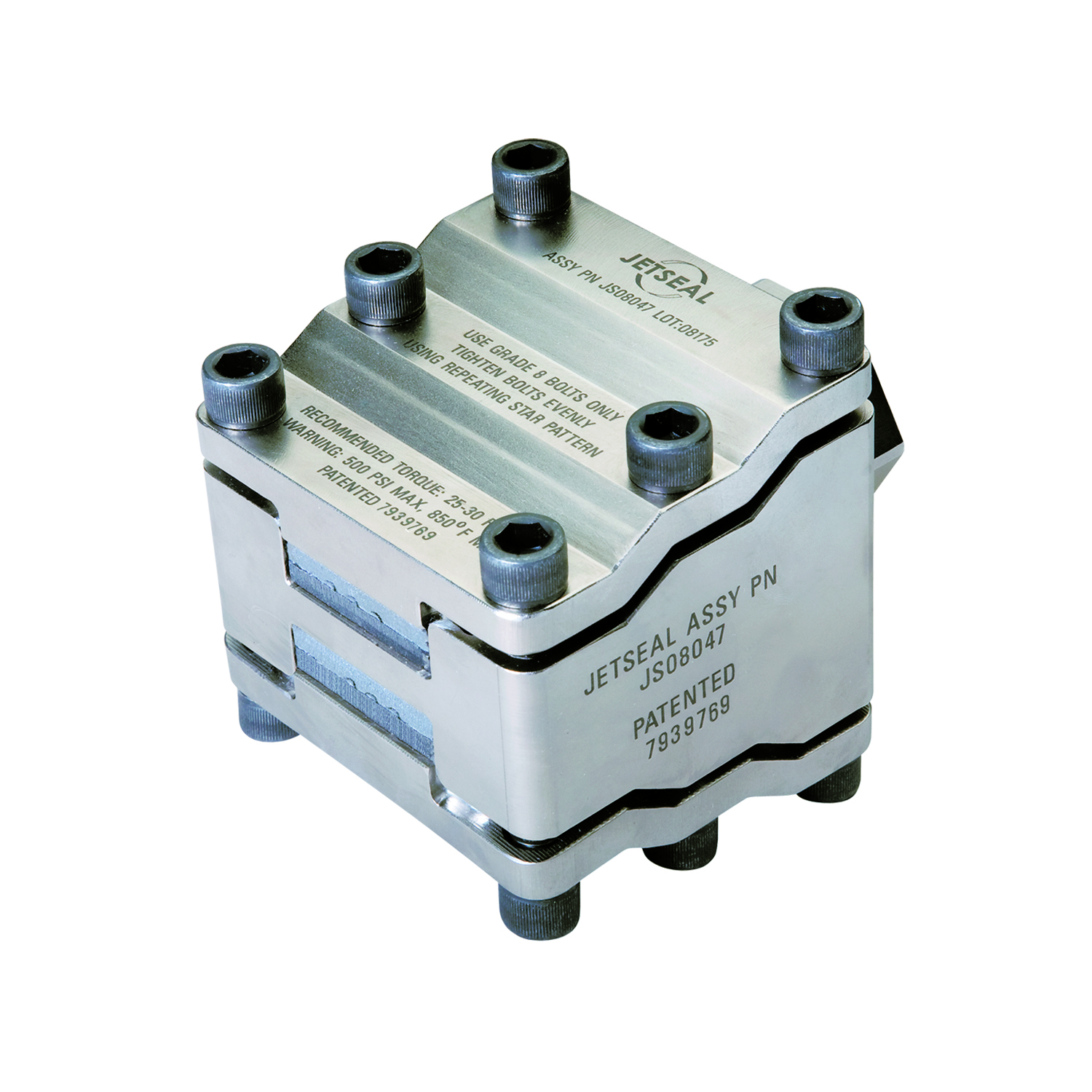

Noedroge Kapazität
Sensor-Durchführung
Sensor-Durchführung

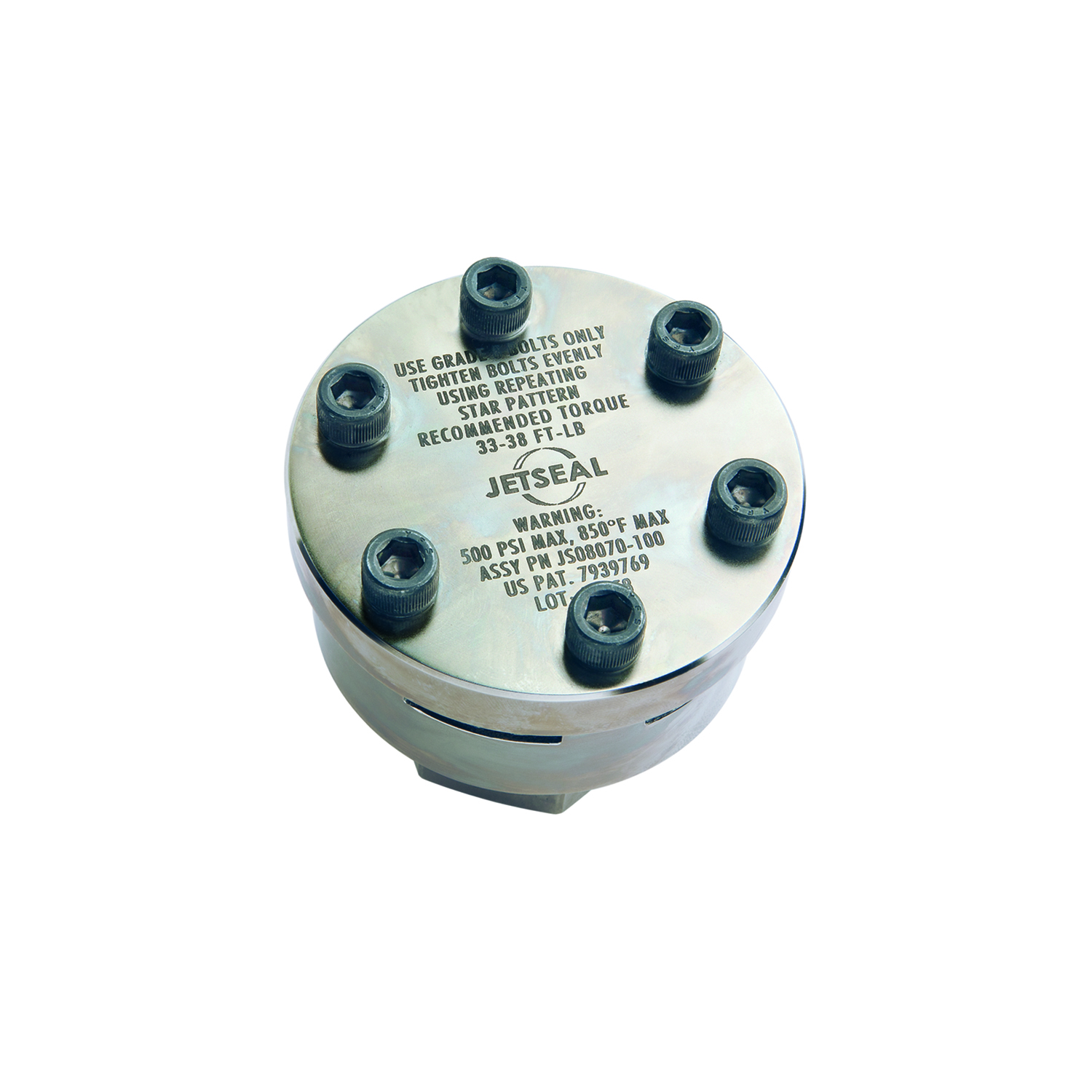

Standard
Sensor-Durchführung
Sensor-Durchführung

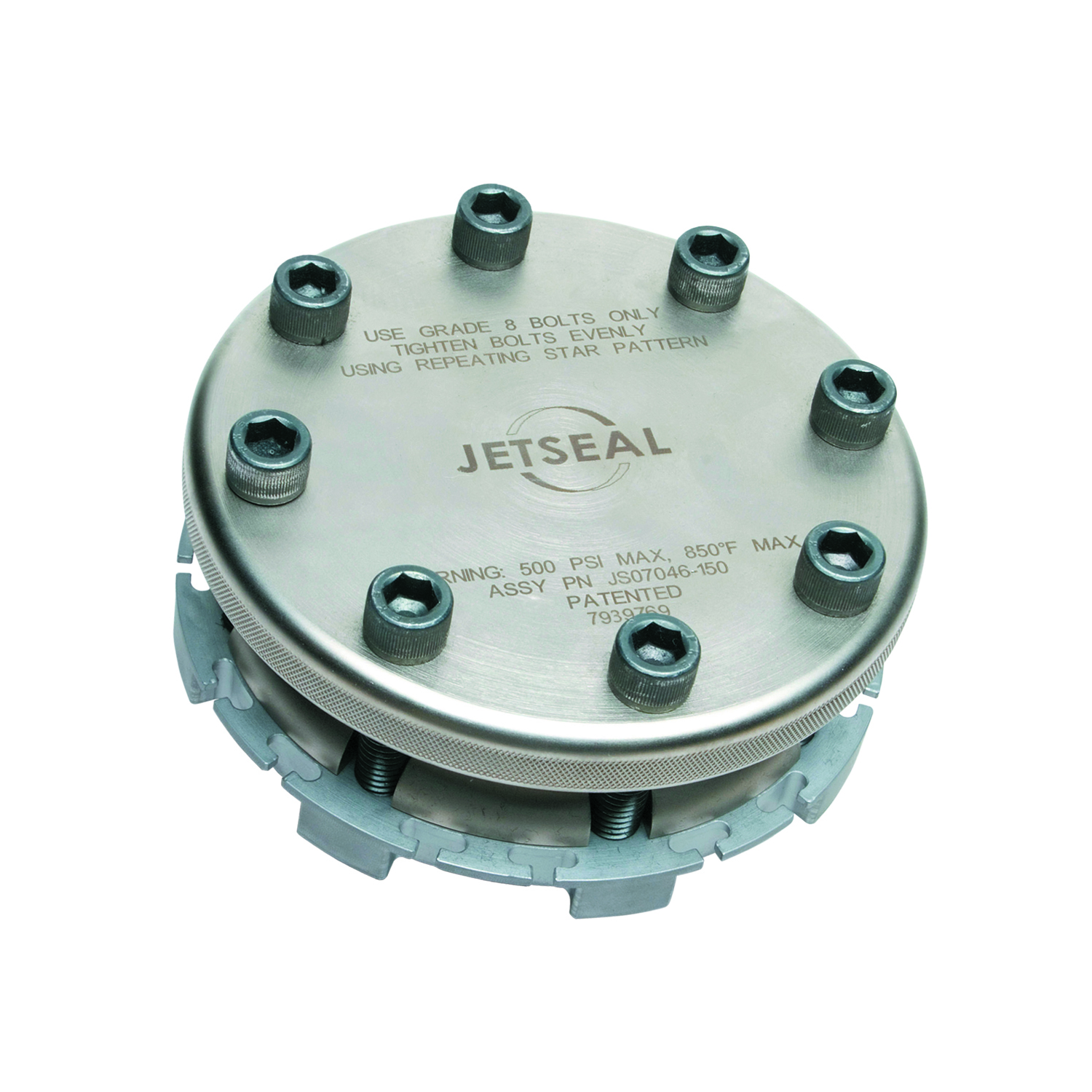

Große Kapazität
Sensor-Durchführung
Sensor-Durchführung

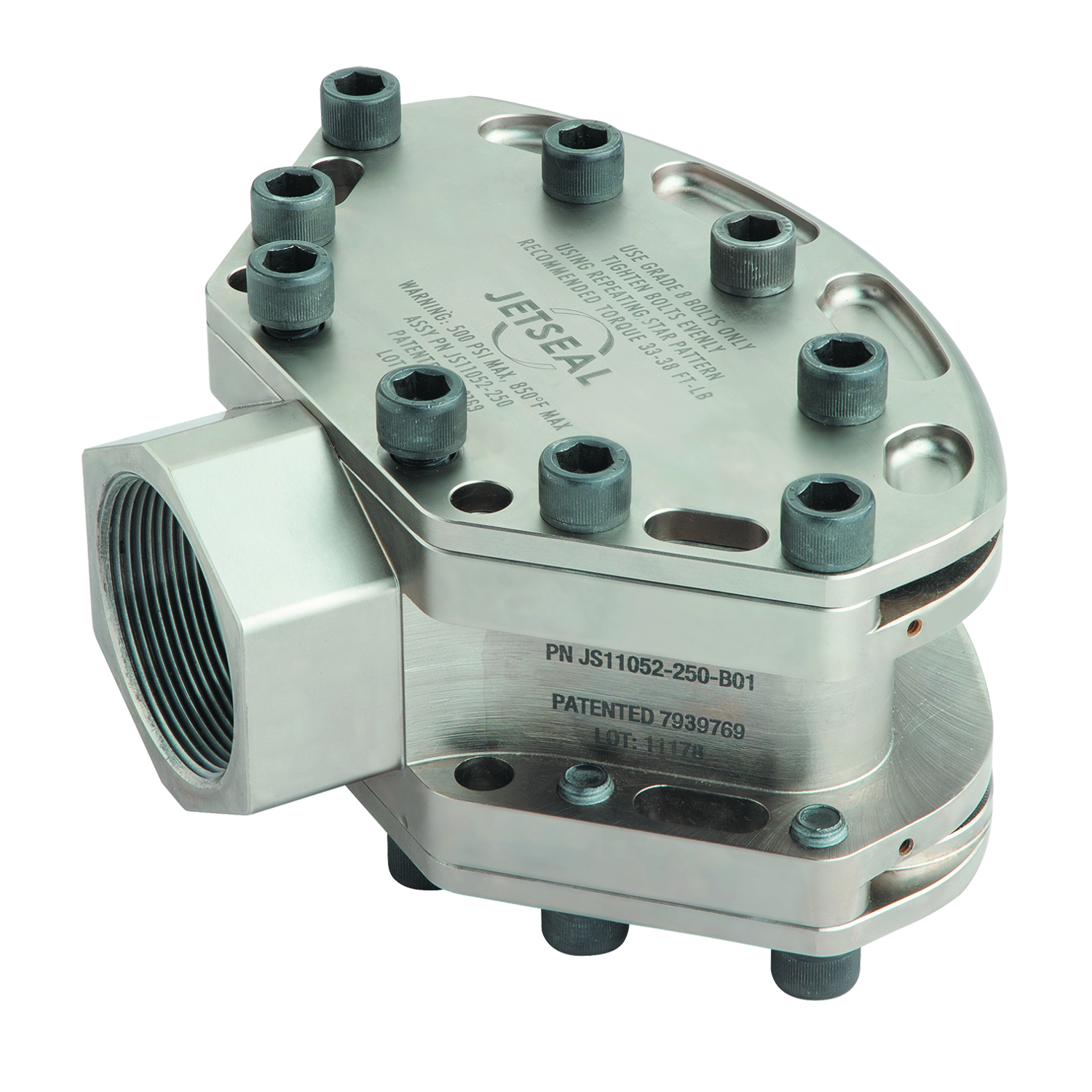

Keil
Sensor-Durchführung
Sensor-Durchführung
