Lever-Balgendichtung
Detaillierte Daten

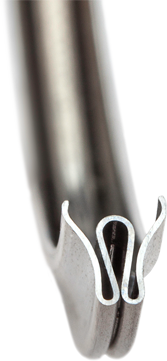

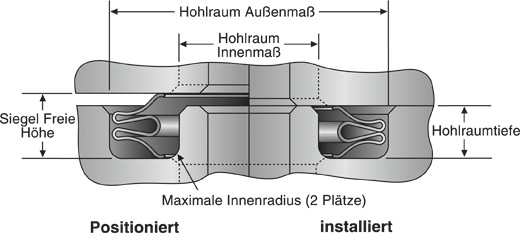

JETSEAL befindet sich mit der einzigartig konstruierten und patentierten Lever-Balgendichtung technologisch ganz an der Spitze. Die Lever-Balgendichtung ist anderen, zur Verfügung stehenden "hochbiegfähigen" Dichtungen überlegen. Aufgrund ihrer einzigartigen Belastungverteilungskonstruktion kann die Lever-Balgendichtung die dreifache Flanschbewegung einer einlagigen E-Seal-Balgen-GLRD mit derselben Abdichtungsfähigkeit handhaben, ohne den ursprünglichen Hohlraum zu modifizieren.
Die Lever-Balgendichtung stellt dort eine gute Wahl dar, wo thermische Relaxation ein Faktor ist. Diese Dichtung kann in einer jeden Anwendung benutzt werden, in der bessere Rückfederung und exzessives Flanschbewegungs- oder Flanschverformungs-Handling notwendig ist. Leistungsmäßig übertrifft die Lever-Balgendichtung jegliche andere Dichtung in einer wettbewerbsfähigen Preislage.
|
Leckage-Raten für Mehrfaltenbalg-GLRD werden durch das Integrieren einer nicht geschweißten Gleitgelenkabdeckung in Flanschanwendungen, die hohes radiales Wachstum aufgrund von zyklischer thermischer Belastung ausgesetzt sind, verbessert.
|
 |

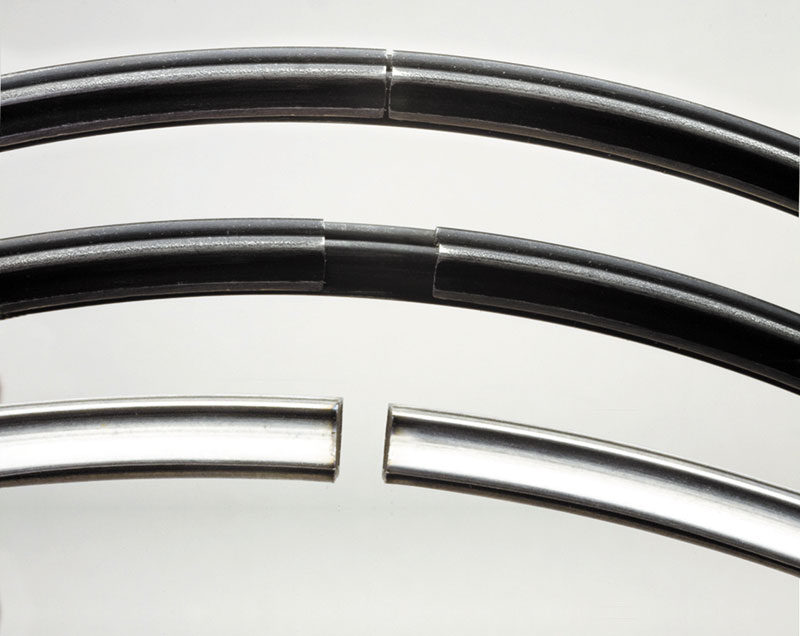

JETSEAL verwendet zwecks verbesserter Abdichtung ein patentiertes nicht-geschweißtes Gleitgelenk.
Einige Metalldichtungen, die mit einer verschweißten Gleitgelenkabdeckung konstruiert sind, können an der Schweißnaht reißen und die Leckagerate erhöhen.
Das patentierte Gleitgelenk von JETSEAL reduziert die Leckage zum kleinstmöglicheneffektiven Wert an der Naht der Dichtung und eliminiert das Versagen des Teils aufgrund von Rissen an der Trennfuge.
Die nicht-geschweißte Gleitgelenkdichtung von JETSEAL beseitigt auch mögliche Beschädigungen durch Fremdkörper wenn traditionelle geschweißte Gleitgelenkdecknähte versagen.
Weitere Informationen finden Sie in unserem herunterladbaren Katalog für Lever-Balgendichtungen (PDF).
Betriebsbedingungen:
- Betriebsdruckbereich:.........................Vakuum bis 689.48 bar
- Funktioneller Temperaturbereich:.......Kryogenisch bis 704 °C
- Typische Leckrate:..............................1x10-3 cm3 s-1
Metallene Optionen:
- Legierung 718 (AMS 5596, 5589, 5662)
- Legierung X-750 (AMS 5598, 5582, 5667)
- Waspaloy (AMS 5544, 5706, 5586, 5708)
- Andere metallische Materialien sind erhältlich
Plattierungs-Beschichtungsoptionen:
- Silber (AMS 2410, 2411)
- Zinn (ASTM B545)
- Nickel (AMS 2403, 2424, QQ-N-290)
- Gold (Mil-G-45204)
- PTFE (AMS 2515)
- Plasma/HVOF-Schutzschichten
- Weitere Plattierungs-/Beschichtungsoptionen sind erhältlich
Bitte rufen Sie uns hinsichtlich der Preise und Verfügbarkeit an oder füllen Sie das Anwendungsdatenblatt (PDF) und das Formular zum Anfordern eines Kostenvoranschlags aus.
Die Anwendungsdatenblätter sind als Downloads von der Downloads-Seite oder der “ Kontaktieren Sie uns"-Seite von JETSEAL auf
Spanisch, Französisch, Deutsch, Russisch, Koreanisch, Chinesisch, Japanisch, Farsi und Hebräisch erhältlich.
