Mehrfaltenbalg-Gleitringdichtungen
Detaillierte Daten

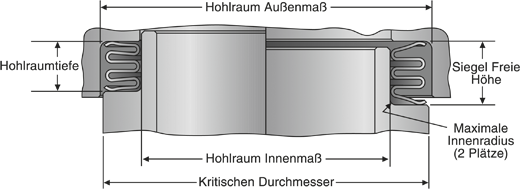

Mehrfachbalg-Gleitringdichtungen sind für niedrige bis moderate Abdichtungskraftzustände und hohe Rückfederung konzipiert. JETSEAL stellt Mehrfachbalg-Gleitringdichtungen für hohe zyklische Ablenkungen, hohe Temperaturen und hohe Drücke her.
Unsere Mehrfachbalg-Gleitringdichtungen dichten mit 2 bis 13 Balgfalten bei so gut wie jedem Durchmesser und mit einem einzel- oder doppellagigen Querprofil Flüssigkeiten und Gase ab.
|
Mehrfachbalg-Gleitringdichtungen werden durch das Integrieren einer nicht geschweißten Gleitgelenkabdeckung in Flanschanwendungen, die hohes radiales Wachstum aufgrund von thermischer zyklischer Belastung haben, verbessert

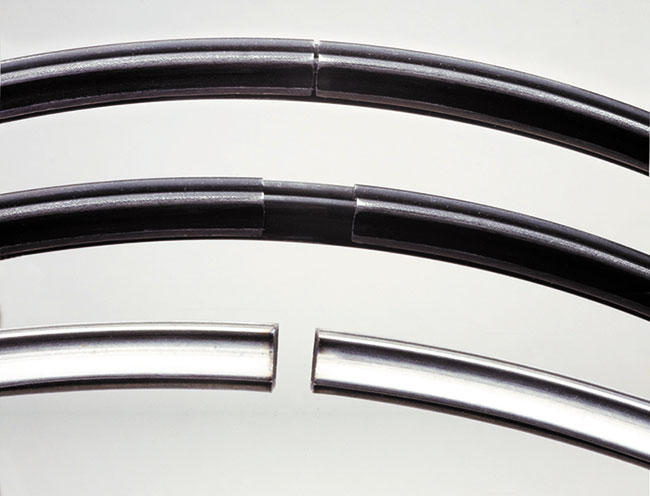

JETSEAL verwendet zwecks verbesserter Abdichtung ein patentiertes nicht-geschweißtes Gleitgelenk. Einige Metalldichtungen, die mit einer geschweißten Gleitgelenkdecknaht konstruiert sind, können an der Schweißnaht reißen und die Leckagerate erhöhen.
|
|
Das patentierte Gleitgelenk von JETSEAL reduziert Leckage zum kleinstmöglich effektiven Wert an der Naht der Dichtung und eliminiert das Versagen des Teils aufgrund von Rissen in den Gleitgelenkdecknähten.
Die nicht-geschweißte Gleitgelenkdichtung von JETSEAL beseitigt auch mögliche Beschädigungen durch Fremdkörper (FOD) wenn herkömmlich geschweißte Gleitgelenkdecknähte versagen.
Betriebsbedingungen:
- Betriebsdruckbereich:............................Vakuum bis 206.84 bar
- Funktioneller Temperaturbereich:..........Kryogenisch bis 732 °C
- Typische Leckrate:...............................1x10-3 cm3 s-1
Metallene Optionen:
- Legierung 718 (AMS 5596, 5589, 5662)
- Legierung X-750 (AMS 5598, 5582, 5667)
- Waspaloy (AMS 5544, 5706, 5586, 5708)
- Andere metallische Materialien sind erhältlich
Plattierungs-/Beschichtungsoptionen:
- Silber (AMS 2410, 2411)
- Zinn (ASTM B545)
- Nickel (AMS 2403, 2424, QQ-N-290)
- Gold (Mil-G-45204)
- PTFE (AMS 2515)
- Plasma/HVO-Schutzschichten
- Weitere Plattierungs-/Beschichtungsoptionen sind erhältlich
Bitte rufen Sie uns hinsichtlich der Preise und Verfügbarkeit an oder füllen Sie das Anwendungsdatenblatt (PDF) und das Formular zum Anfordern eines Kostenvoranschlags aus.
Die Anwendungsdatenblätter sind als Downloads von der Downloads-Seite oder der “ Kontaktieren Sie uns"-Seite von JETSEAL auf
Spanisch, Französisch, Deutsch, Russisch, Koreanisch, Chinesisch, Japanisch, Farsi und Hebräisch erhältlich.
