멀티콘볼루션
상세 데이터

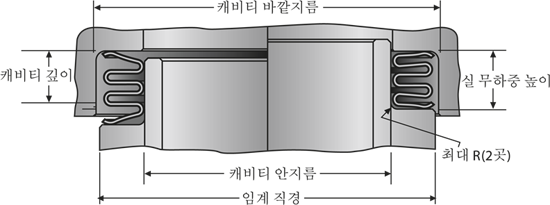

멀티콘볼루션 실 링은 저~중간 실링력 조건과 높은 스프링백(spring back)용으로 설계된 것입니다. JETSEAL은 높은 주기적 굴절, 고온 및 고압용 멀티콘볼루션 실 링을 제조합니다。
당사의 멀티 콘볼루션 실은 거의 모든 직경과 1 ~ 2 플라이 단면에서 1 ~ 13개 콘볼루션을 이용하여 액체와 기체를 실링합니다。
스플릿형(split style) 멀티콘볼루션 실의 누수율은 열 사이클링을 통해 큰 방사상 확장이 나타나는 플랜지 애플리케이션에 미용접 슬립 조인트 커버 를 내장함으로써 개선시킬 수 있습니다.
JETSEAL은 특허를 획득한 미용접 슬립 조인트를 활용하여 실링을 향상시킵니다. 용접 슬립 조인트 커버를 이용하는 몇몇 금속 실은 용접 시 균열을 일으켜서 누수율을 증가시킬 수 있습니다. 멀티콘볼루션 실
JETSEAL의 특허품인 슬립 조인트는 실의 스플릿 라인에서 누수율을 최소한의 유효값으로 줄여주기 때문에 슬립 조인트 커버 용접 균열로 인한 부품 고장을 없애줍니다.
또한 JETSEAL의 미용접 슬립 조인트는 기존의 용접 슬립 조인트 커버 결함으로 인한 이물질 손상(FOD)도 없애줍니다.
작동 조건:
- 작동 압력 범위:...........진공 ~ 206.84 bar
- 기능 온도 범위:...........극저온 상태 ~ 732°C
- 일반적인 누수율:........ 1x10-3 cm3 s-1
금속 옵션:
- 합금 718 (AMS 5596, 5589, 5662)
- 합금 X-750 (AMS 5598, 5582, 5667)
- 와스팰로이 (AMS 5544, 5706, 5586, 5708)
- 그 외 금속 소재도 있습니다
도금/코팅 옵션:
- 은 (AMS 2410, 2411)
- 주석 (ASTM B545)
- 니켈 (AMS 2403, 2424, QQ-N-290)
- 금 (Mil-G-45204)
- PTFE (AMS 2515)
- 플라스마/HVOF 마모 코팅
- 그 외 도금 옵션도 있습니다
구입 가능 여부와 가격책정에 관해 의문사항이 있으시면 문의해주십시오. 그렇지 않으시면응용 데이터 시트 (PDF)
와견적 요청 양식을 작성해 주시기 바랍니다.
