E-실
상세 데이터

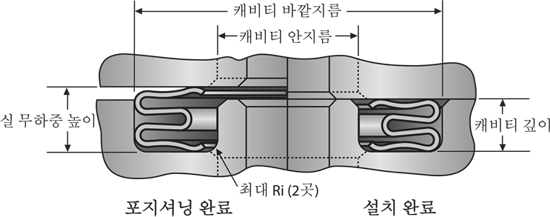

E-실은 저~중간 힘 조건과 높은 스프링백(spring back)용으로 설계된 것입니다. JETSEAL은 2가지 표준 유형의 금속 E-실, JE 시리즈 및 JH 시리즈를 제조합니다. 당사는 E-실을 거의 모든 직경과 1 ~ 2 플라이 단면으로 제공합니다. 이 실은 액체와 기체를 실링하는데 적합합니다. 또한 E-실은 멀티콘볼루션 실 로도 활용할 수 있습니다.
JE 시리즈 E-실은 고온 연소 가스뿐만 아니라 강한 산이나 기저 액체를 실링하는데 적합합니다. JH 시리즈 E-실은 JE 시리즈 실보다 높은 압축 하중을 요구합니다. JH 시리즈 E-실은 보다 높은 실링 접촉 응력을 형성하여 도금이나 코팅이 표면 결함을 채울 수 있게 해줍니다. 그 덕분에 보다 효과적인 실이 형성됩니다.
|
스플릿형(split style) 멀티콘볼루션 실의 누수율은 열 사이클링을 통해 큰 방사상 확장이 나타나는 플랜지 애플리케이션에 미용접 슬립 조인트 커버 를 내장함으로써 개선시킬 수 있습다.
JETSEAL은 특허를 획득한 미용접 슬립 조인트를 활용하여 실링을 향상시킵니다. 용접 슬립 조인트 커버를 이용하는 몇몇 금속 실은 용접 시 균열을 일으켜서 누수율을 증가시킬 수 있습니다.
JETSEAL의 특허품인 슬립 조인트는 실의 스플릿 라인에서 누수율을 최소한의 유효값으로 줄여주기 때문에 슬립 조인트 커버 용접 균열로 인한 부품 고장을 없애줍니다. |
|
또한 JETSEAL의 미용접 슬립 조인트는 기존의용접 슬립 조인트 커버 결함으로 인한 이물질 손상(FOD)도 없애줍니다.
더 구체적인 내용을 원하시면 당사의 E-실 카탈로그(PDF)를 다운로드 받으시기 바랍니다.
더 구체적인 내용을 원하시면 당사의 E-실 카탈로그(PDF)를 다운로드 받으시기 바랍니다.
작동 조건:
- 작동 압력 범위:.....................진공 ~ 689.48 bar
- 기능 온도 범위:.....................극저온 상태 ~ 704°C
- 일반적인 누수율:.................. 1x10-3 cm3 s-1
금속 옵션:
- 합금 718 (AMS 5596, 5589, 5662
- 합금 X-750 (AMS 5598, 5582, 5667)
- 와스팰로이 (AMS 5544, 5706, 5586, 5708)
- 그 외 금속 옵션도 있습니다.
>도금/코팅 옵션:
- S은 (AMS 2410, 2411)
- 주석 (ASTM B545)
- 니켈 (AMS 2403, 2424, QQ-N-290)
- 금 (Mil-G-45204)
- PTFE (AMS 2515)
- 플라스마/HVOF 마모 코팅
구입 가능 여부와 가격책정에 관해 의문사항이 있으시면 문의해주십시오. 그렇지 않으시면응용 데이터 시트 (PDF)
와견적 요청 양식을 작성해 주시기 바랍니다.
