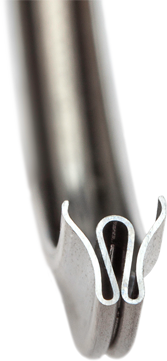

Joints Lever Données Détaillées
Le joint Lever place JETSEAL à la pointe des technologies d'étanchéité par sa configuration brevetée unique. Le joint Lever est supérieur aux autres joints à «fléchissement élevé» sur le marché. Grâce à sont concept exclusif de répartition des contraintes, le joint Lever accepte trois fois plus de mouvement de bride qu'un Joint en E simple épaisseur standard, tout en offrant la même capacité d'étanchéité sans modification du logement d'origine.

Le joint Lever est un bon choix en présence de relaxation thermique. Ce joint peut s'utiliser dans de nombreuses applications où un solide retour élastique et bonne tolérance aux mouvements ou aux déformations de brides sont requis. Le joint Lever surclasse tout autre joint à un prix compétitif.

Les taux de fuite des joints multi-ondulés de type fendu sont améliorés par l'incorporation d'un couvre-joint coulissant non soudé dans les raccords à bride subissant une importante dilatation thermique radiale.

JETSEAL fait appel à un joint coulissant non soudé breveté pour améliorer l'étanchéité. Certaines garnitures métalliques équipées d'un couvre-joint coulissant soudé peuvent se fissurer au niveau de la soudure, ce qui accroît le taux de fuite.

Multi-ondulé

Le joint coulissant breveté de JETSEAL réduit le taux de fuite jusqu'à sa valeur minimale effective au niveau de la fente du joint et élimine les défaillances de pièces liées à la fissuration des soudures de couvre-joint.

Le joint coulissant non soudé de JETSEAL élimine aussi le risque de dommage par corps étranger (FOD) résultant d'une défaillance de couvre-joint coulissant soudé classique.

Pour de plus amples renseignements, téléchargez notre catalogue de joints Lever (PDF).

Conditions d'exploitation :
  • Plage de pression d'exploitation :..........Vide jusqu'à 690 bar
  • Plage de température fonctionnelle :....Cryogénique jusqu'à 704°C
  • Taux de fuite typique :..........................1x10-3  cm3  s-1
Choix de métaux :
  • Alliage 718 (AMS 5596, 5589, 5662)
  • Alliage X-750 (AMS 5598, 5582, 5667)
  • Waspaloy (AMS 5544, 5706, 5586, 5708)
  • Autres choix de matériaux proposés
Choix de plaquage/revêtement :
  • Argent (AMS 2410, 2411)
  • Étain (ASTM B545)
  • Nickel (AMS 2403, 2424, QQ-N-290)
  • Or (Mil-G-45204)
  • PTFE (AMS 2515)
  • Revêtements d'usure par projection plasma/HVOF
  • Autres choix de placages proposés

Pour les tarifs et la disponibilité, veuillez nous appeler ou remplir la Fiche technique d'application (PDF) et el Formulaire de demande de prix.

La Fiche technique d'application est disponible en espagnol, français, allemand, russe, coréen, chinois, japonais, farsi et hébreu depuis les pages Téléchargements et Nous contacter du site JETSEAL.
