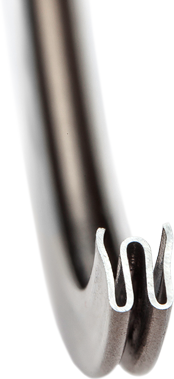

Joints en E
Données Détaillées Les joints en E sont conçus pour les situations à forces d'appui faibles à modérées et nécessitant un retour élastique élevé.
JETSEAL fabrique deux types standard de joints en E métalliques, la série JE et la série JH.
Nous proposons des joints en E qui conviennent à la fois aux gaz et aux liquides dans presque tout diamètre et dans des profils à simple ou double épaisseur.
Les joints en E sont également proposés dans des Multi-configurations multi-ondulées.
Les joints en E série JE sont destinés à l'étanchéité aux gaz de combustion chauds et aux liquides corrosifs acides ou alcalins.
Les joints en E série JH nécessitent des charges de compression plus élevées que les joints série JE.
Les joints en E série JH produisent des contraintes de contact étanche plus élevées qui permettent aux placages ou revêtements d'épouser les défauts de la surface et de créer une meilleure étanchéité.
|

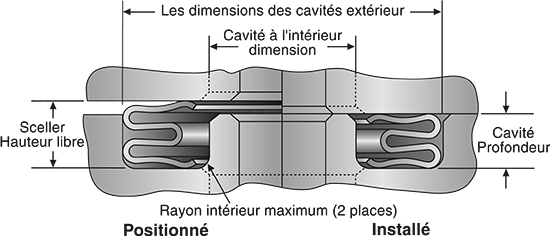

Les taux de fuite des joints multi-ondulés de type fendu sont améliorés par l'incorporation d'un couvre-joint coulissant non soudé dans les raccords à bride subissant une importante dilatation thermique radiale.
JETSEAL fait appel à un joint coulissant non soudé breveté pour améliorer l'étanch éité. Certaines garnitures métalliques équipées d'un couvre-joint coulissant soudé peuvent se fissurer au niveau de la soudure, ce qui accroît le taux de fuite.
|
|
Le joint coulissant breveté de JETSEAL réduit le taux de fuite jusqu'à sa valeur minimale effective au niveau de la fente du joint et élimine les défaillances de pièces liées à la fissuration des soudures de couvre-joint.
Le joint coulissant non soudé de JETSEAL élimine aussi le risque de dommage par corps étranger (Foreign Object Damage (FOD)) résultant d'une défaillance de couvre-joint coulissant soudé classique.
Le joint coulissant non soudé de JETSEAL élimine aussi le risque de dommage par corps étranger (Foreign Object Damage (FOD)) résultant d'une défaillance de couvre-joint coulissant soudé classique.
Conditions d'exploitation:
- Plage de pression d'exploitation: ..........Vide jusqu'à 690 bar
- Plage de température fonctionnelle: ....Cryogénique jusqu'à 704 °C
- Taux de fuite typique: ..........................1x10-3 cm3 s-1
Choix de métaux:
- Alliage 718 (AMS 5596, 5589, 5662)
- Alliage X-750 (AMS 5598, 5582, 5667)
- Waspaloy (AMS 5544, 5706, 5586, 5708)
- Autres choix de métaux proposés
Choix de plaquage/revêtement:
- Argent (AMS 2410, 2411)
- Étain (ASTM B545)
- Nickel (AMS 2403, 2424, QQ-N-290)
- Or (Mil-G-45204)
- PTFE (AMS 2515)
- Revêtements d'usure par projection plasma/HVOF
Pour les tarifs et la disponibilité, veuillez nous appeler ou remplir la Fiche technique d'application (PDF) et el Formulaire de demande de prix.
