Juntas E
Datos detalledos
as juntas E están diseñadas para condiciones de fuerza de baja a mediana, así como alta recuperación.
JETSEAL fabrica dos tipos estándar de juntas E metálicas, la serie JE y la serie JH. Ofrecemos juntas E aptas para sellar tanto líquidos como gases casi en cualquier diámetro y en secciones transversales de una o dos capas. Las juntas E también están disponibles como juntas de convolución multiple.
Las juntas E de la serie JE son para sellar gas de combustión caliente y líquidos ácidos o alcalinos agresivos. Las juntas E de la serie JH requieren cargas mayores para comprimirse que las juntas de la serie JE. Las juntas E de la serie JH generan mayores esfuerzos de contacto en el sellado y permiten que el chapado o el recubrimiento llenen las imperfecciones superficiales, generando así un sello más efectivo.

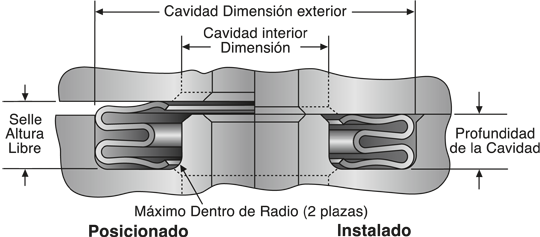

Los caudales de fuga de las juntas de convolución múltiple de tipo partido se han mejorado incorporando una cubierta de juntura deslizante no soldada en aplicaciones de brida que experimentan un crecimiento radial grande debido a los ciclos térmicos.
JETSEAL utiliza una juntura deslizante no soldada patentada para mejorar la estanqueidad. Algunas juntas metálicas diseñadas con cubierta de juntura deslizante soldada pueden agrietarse en la soldadura, aumentando así el caudal de fuga.
La juntura deslizante patentada de JETSEAL reduce la fuga al valor efectivo más pequeño en la línea divisoria de la junta y elimina el peligro de que la pieza falle debido al agrietamiento de las soldaduras de la cubierta de la juntura deslizante.
La juntura deslizante no soldada de JETSEAL también elimina la posibilidad de daños por cuerpo extraño (DCE) debido a falla de las cubiertas de junturas deslizantes soldadas tradicionales.
Condiciones de funcionamiento:
- Interv. de presión de funcionam:...Vacío (1E-10 torr.) - 10.000 psig
- Interv. de temp. de funcionam:.....Criogénica - 1300 °F (704 °C)
- Caudal de fuga típico:...................1x10-3 cm3 s-1
Metales optativos:
- Aleación 718 (AMS 5596, 5589, 5662)
- Aleación X-750 (AMS 5598, 5582, 5667)
- Waspaloy (AMS 5544, 5706, 5586, 5708)
- Hay otros metales optativos disponibles
Chapados y recubrimientos optativos:
- Plata (AMS 2410, 2411)
- Estaño (ASTM B545)
- Níquel (AMS 2403, 2424, QQ-N-290)
- Oro (Mil-G-45204)
- PTFE (AMS 2515)
- Recubrimientos protectores de plasma o HVOF
Para información sobre precios y disponibilidad, sírvase llamar o rellenar la Hoja de Datos de Aplicación (PDF) y el Formulario se Solicitud de Cotizacion.
